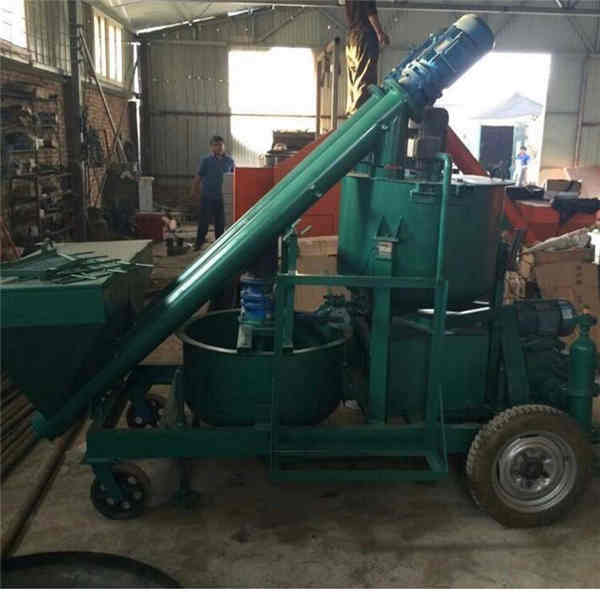

1、高速搅拌机构
改机构由搅拌桶、搅拌主轴及叶片、转动变速部件和驱动电机组成。搅拌叶片安培在桶内部的主轴上，通过变速机构与电机连接。工作时叶片在搅拌桶内高速旋转，使桶内得到搅拌。高速搅拌机构通过三个称重传感器固定在三脚架上，经策电脑测控（具务记忆功能，计量准确0.1KG），实现各配料准确投放。
2、自动上料机构
该机构的两个螺旋输送机和两个料斗组成。两种粉料分别装入两个料斗内，在微电脑自动控制下经由螺旋输送机准确地输入高速搅拌桶内。高速搅拌桶运转时如果进料口有溅浆现象出现，用户可自行在进料口上面绑扎布袋，减少溅浆。
3、低速搅拌机构
低速搅拌机构有低速搅拌桶、搅拌主轴及搅拌臂、传动变速箱和驱动电机组成。其功能是在确保浆料不沉淀情况下存储经高速搅拌桶搅拌后的浆料，可在大流量压浆时向压浆设备不间断供浆。
4、供水机构
供水机构由水泵（或电磁阀）和相关管路组成。在微电脑的自动控制下，该系统可浆水自动准确地注入高速搅拌桶内。
5、压浆系统
压浆系统由螺杆式压浆泵和相关管路组成。压浆机的进浆口与低速搅拌桶的出浆口连接，通过电动控制实现高质量恒压的注浆工作。
6、控制器系统
该系统安装在电气控制箱内，控制箱面板上设有微电脑自动控制开关和手动开关，可通过自动或手动两种方式操作完成台车各机构的数据计算及准确运行。
